ミニすばるJones-Bird光学系の電視観望における実用性を確かめます。

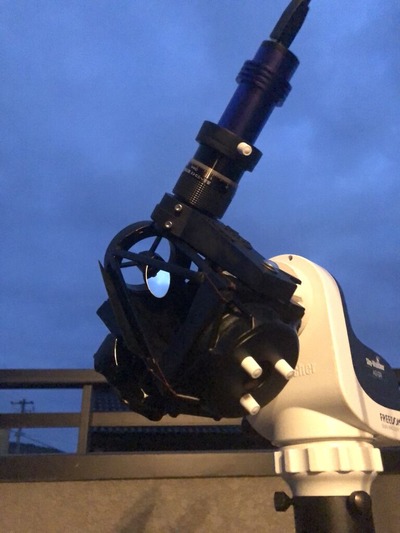

TANZUTSUの補正レンズによって、合成fl=320mmとなっているので、現状、5cmF6.2でしょうか。CMOSカメラは久々のQHY5Ⅲ485C。何でこれかと言うと31.7筐体のじゃないとピントが出なかったからです（笑）
架台はAZ-GTi、SharpCapによる画像処理なのはいつもと同じですね。あとCometBPフィルターを使用。ほぼ曇ってますけど星像だけは確認したいので晴れ間を探して強引に行きます。
はくちょう座のサドル星付近。
sadr 8s gain40 12stack cometBPfilter
全然星雲写らないですね。右下に変なゴーストも出てるし（笑）。これ見ただけでも周辺がかなりコマが出ているのもわかりますが、800％に拡大してみます。
中央
微光星４~５ピクセル、12~15μmというところでしょうか？ まずまずと言えます。
しかし周辺は・・・
右上の星像ですが、これはすごい！ 周辺ピンボケとコマが相まってかなり景気のいい感じになっています（笑）
月のような面積体でも全然シャープ感がないですね。
というか、どこがピントか不明瞭だったので、ピント甘いだけかな？
いや、ピントはちゃんとバーティノフで合わせているしな・・・
やはり光学系の特性でしょうか。
TANZUTUSUのJones-Bird光学系は焦点距離を2.2倍にする設定みたいなのですが、ミニすばるでは、その補正レンズを５cmF4球面鏡に使っているものの「成り行き」で1.6倍程度の拡大率に留まっているので、その辺の最適化が必要になるかも知れません。
で、別の日に補正レンズをはずした5cmF4状態で電視観望してみています。
回転ヘリコイドが動かないようにテープ止め（笑）。
星像を見ます。まずは中心像
あ、こっちの方がシャープですね。12μmくらい？
周辺（右上の星像）
像面湾曲とコマはあるけど、Jones-Birdの時より程度は軽いですね。電視観望の場合光学系は変にいじくりまわさずにそのまま使えばよかったわけか・・・
でもまあ、あんまりよく写らないんですよね。
M17 gain40 4s 33stack CometBP filter
QHY5Ⅲ485Cがピクセル2.9μmでそんなに感度が高くないのと、斜鏡サイズがギリギリでケラレのないイメージサークルが1mm以下であることなんかも影響しているのでしょうね。
まあ、このままでは電視観望には使えませんな。鏡筒トラス部分をもうちょっと長めに３D印刷し直して、Jones-Bird光学系や筒外焦点の最適化をおこない、眼視用とするのがいいかもしれないですね。
ミニすばる望遠鏡はまだまだ変遷していきますよ！
