いよいよ、LSNの実験！

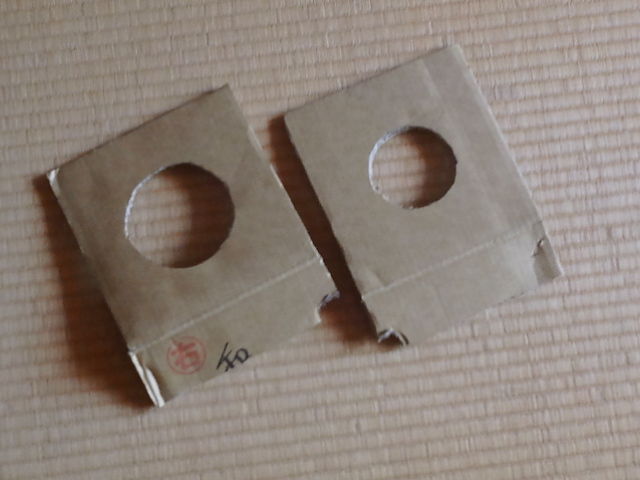

絞りは、段ボールを切って作りました。



とりあえず、設計どおりの８ｃｍと、ちょっと光量を欲張った１０ｃｍでやってみます。

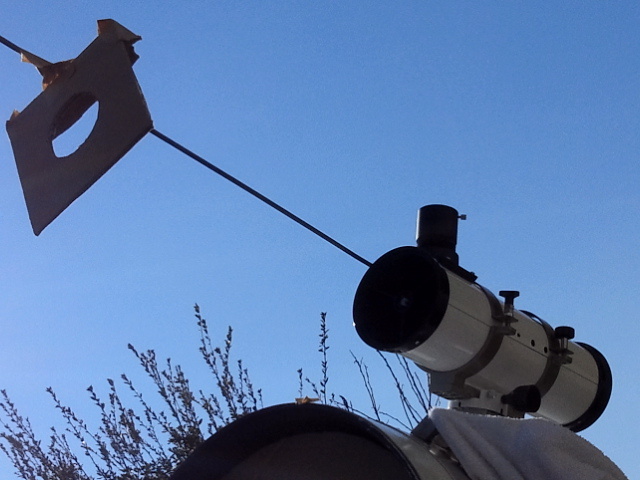

まず、園芸用の支柱を、鏡筒バンドに強引に（笑）挟み込みます。



そして、段ボールの絞りをガムテープで貼り付ける！



何となく、「太陽投影板」のような体裁になりました。
（当然、支柱の剛性がほとんどなく、「ビヨヨョーン状態」の収束を待つ必要がありますが、まあ、実験用なので）。

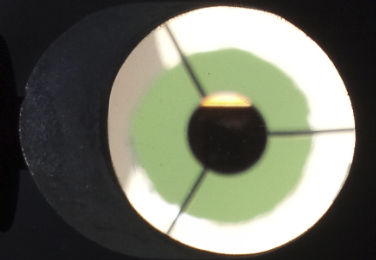

次にアイピースをはずした接眼部から覗き込んで・・・・・



絞りが同心円状の位置に来るように、支柱を曲げて調整します。

で、地上の風景を見てみる。

まずは絞り（８ｃｍ）あり



次に、絞りをはずした状態。



画像では、ほとんど分からないですが、明らかに
周辺像の改善が見られました！
画像でも分かるようにちょっと拡大してみます。

絞りあり。
光の損失が、コントラストの低下（無塗装の段ボールによる反射光の写り込み）という形で現れていますが、



下の絞りなし画像より、明らかにシャープネスで上回っています！



上の2枚の画像では、それぞれ左側が視野周辺方向です。
絞りなしの状態では、おそらくコマ収差の影響によって、視野周辺に向かって像が流れているのも眼視では確認できました！　また、絞っている方が、「周辺ピンボケ」もありません。

・・・・これは・・・・大成功の予感！

また、絞り径も１０ｃｍと８ｃｍを取替えて検証してみたところ、１０ｃｍでも結構いけそうなので、ソッコーでスペック変更！

主鏡径　　　：　１１４ｍｍ（球面鏡）
斜鏡短径　：　　３５ｍｍ　
焦点距離　：　５００ｍｍ
絞り径　　　：　　１００ｍｍ（　F　５　）
倍率　　　　：　17倍（　WS30mm　）
瞳径　　　　：　５．９ｍｍ
実視界　　：　　約５度　
ケラレのないイメージサークル　：　約　０．８度

とすることとします。

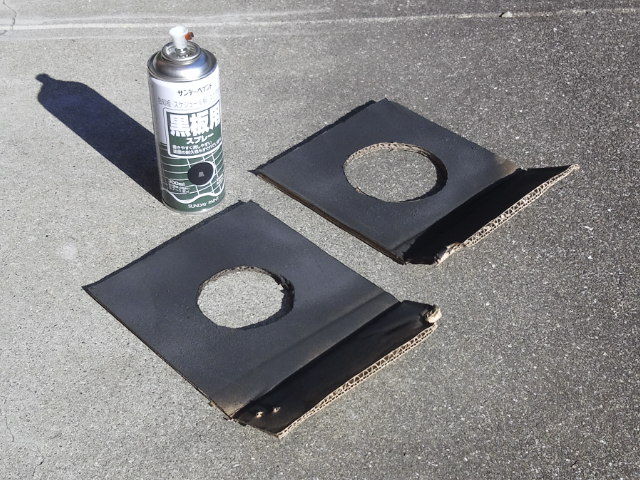

よし、夜の星像テストに向けて、段ボール絞りを黒板塗料で塗装して・・・・と



星像を見てみるのが楽しみになって来ました！

・・・というわけで、暗くなるのももどかしく、星像テストです。

結論から言うと、７８点くらい（笑）、かな？

ヴェガなどの輝星を導入し、視野を流していきますと、周辺の７０％くらいになると星像が歪みますね。
理由はよく分からないのですが、「傘」みたいな形になります。
微光星ならこれは目立たず、視野の９０％くらいまで「ピンポイント」と言っていい状態だと思いますので、短焦点反射のRFTとしては、かなり「いい線」ではあります。

しかし減光の影響も大きく、現状、最周辺部は、斜鏡によるケラれと鏡筒前面の絞りの「はさみうち」によって急激に減光します。これは鏡筒新規製作で、筒外焦点を最短に設定するしかないですかね。

以上から、残念ながら「全面ピンポイント」とまでは言えなかったです。

まあ、実験方法もインスタントなものなので、次回、ちゃんと専用の鏡筒を製作してLSNの真価を問うこととします！
