今日は、フィールド版スカイアトラスの星図台を改良してみました。
全体的にコンパクト化し、星図を目に近いところに置いています。
当然そのままでは近すぎてピントが合わないので、老眼鏡用の凸レンズを通して星図を見るようにしました。

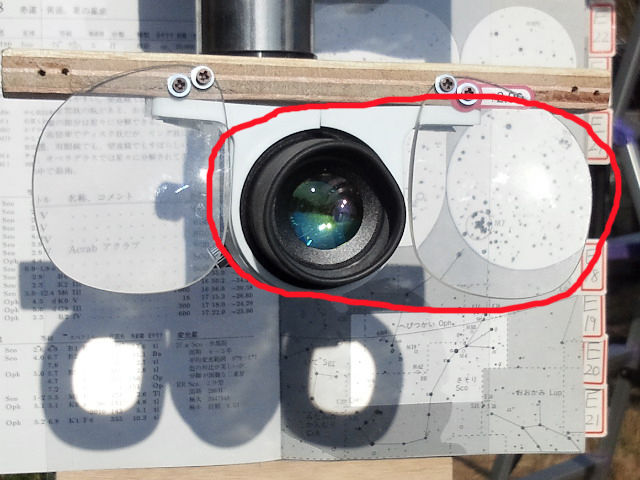

このように、星図が右側にあるときは、左目でファインダーを見て右目で星図を見ます。

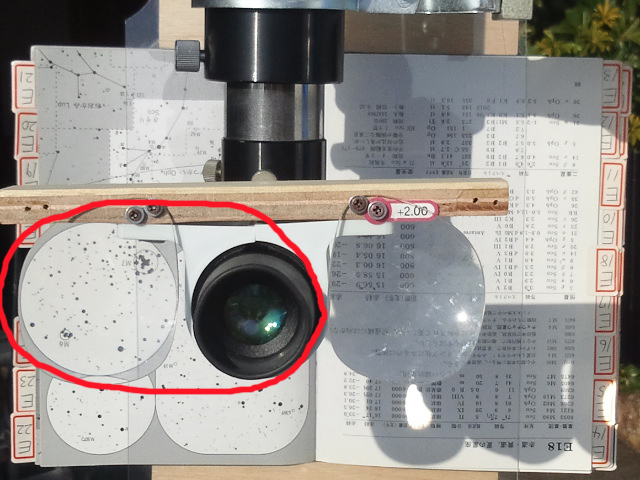

逆に、「フィールド版スカイアトラス」を回転させて、星図が左側のときは・・・・・
右目でファインダーを見て、左目で星図をみることになります。
この状態で両目を開けて見ることで、視線がファインダーと星図の往復をせずに済む、という計画です。

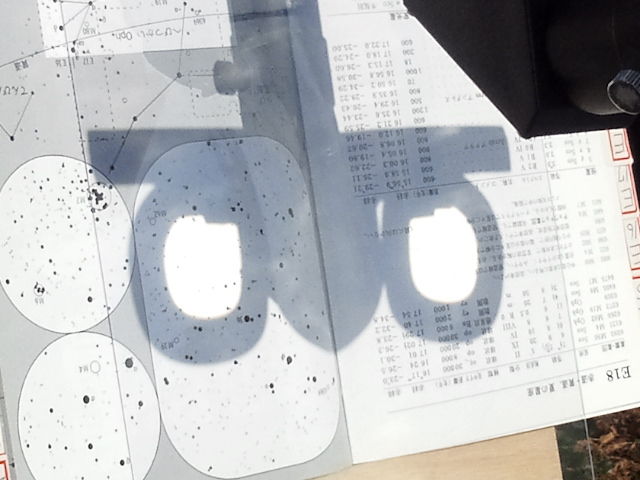

しかし、このようなむき出しの凸レンズを外に置いた場合、思わぬところで太陽の光を集めて危険なので、昼間は出さないようにするか、カバーをしとかないといけないですね。

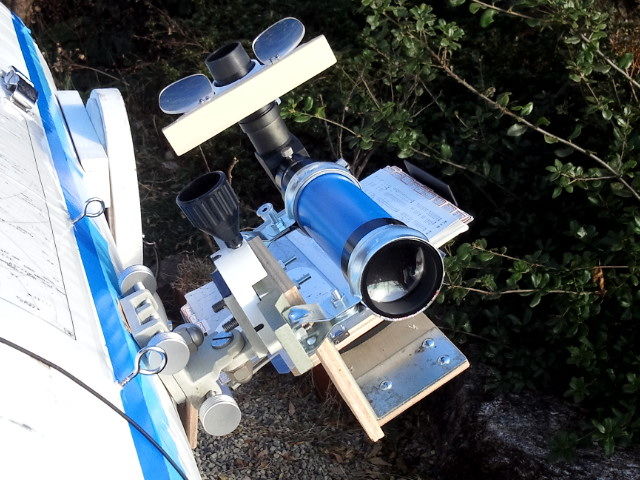

また、押さえのプラ板の取り付けを小型の蝶番にして、ページめくりのための取り外しをスピーディにしています。

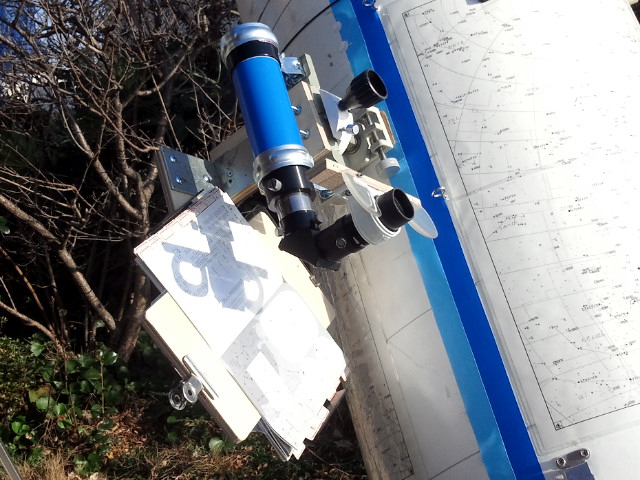

なんだかうれしくなって、デスラー艦（ 当然、初代です！ ）のフィギュアを置いてみました！
「」・・・・・・とか言って（笑）。

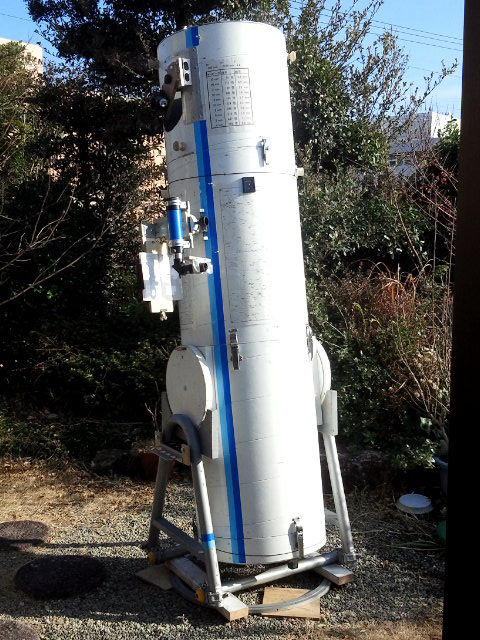

さて、それはともかく、全体像はこのように。

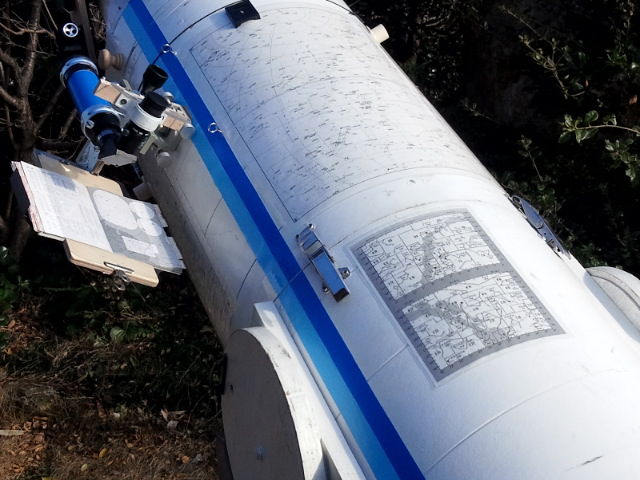

あ、それから、「フィールド版スカイアトラス」の裏表紙にあるページ検索用の簡単な星図も、拡大コピーして鏡筒に貼りました。
オリジナルはカラーなのですが、このコピーは、白黒です。
もともとはこういうものですが・・・・・・↓
これって星座の線が赤色なので、赤色ライトを使うと見えなくなるんですね・・・・・・・だから鏡筒に貼ってあるのは「あえての白黒」（笑）
さて、今日の改良で使い勝手は改善されたかな・・・？
全体的にコンパクト化し、星図を目に近いところに置いています。
当然そのままでは近すぎてピントが合わないので、老眼鏡用の凸レンズを通して星図を見るようにしました。
このように、星図が右側にあるときは、左目でファインダーを見て右目で星図を見ます。
逆に、「フィールド版スカイアトラス」を回転させて、星図が左側のときは・・・・・
この状態で両目を開けて見ることで、視線がファインダーと星図の往復をせずに済む、という計画です。
しかし、このようなむき出しの凸レンズを外に置いた場合、思わぬところで太陽の光を集めて危険なので、昼間は出さないようにするか、カバーをしとかないといけないですね。
また、押さえのプラ板の取り付けを小型の蝶番にして、ページめくりのための取り外しをスピーディにしています。
なんだかうれしくなって、デスラー艦（ 当然、初代です！ ）のフィギュアを置いてみました！
「」・・・・・・とか言って（笑）。
さて、それはともかく、全体像はこのように。
あ、それから、「フィールド版スカイアトラス」の裏表紙にあるページ検索用の簡単な星図も、拡大コピーして鏡筒に貼りました。
オリジナルはカラーなのですが、このコピーは、白黒です。
もともとはこういうものですが・・・・・・↓
これって星座の線が赤色なので、赤色ライトを使うと見えなくなるんですね・・・・・・・だから鏡筒に貼ってあるのは「あえての白黒」（笑）
さて、今日の改良で使い勝手は改善されたかな・・・？
