CELESTRON・SP-140SS です。純シュミット・カメラやフラットシュミットなど、シュミット系光学系の実験用に入手しました！
この鏡筒は80年代の品で、当時のビクセンのカタログには「 コメットキャッチャー 」として載っています。でも、コメットキャッチャーとはどこにも書いてないので、ハレー彗星ブームにあやかった後付けのネーミングだったんでしょうかね？
D=１４０ｍｍ、fl=５００ｍｍ、F３．５７ と、かなりの短焦点です。
さて、それはともかく、この望遠鏡は、シュミット・ニュートンという形式になります。
基本的には球面鏡を使ったニュートン式なのですが、筒先に４次非球面の補正板を配して球面収差を補正してあるものです。
では、各所を見ていきます。
補正板は直径１４０ｍｍ。これがシュミット・ニュートンの口径となります。斜鏡は約５５ｍｍで中央遮蔽は直径比４０％、少し大きいですね。
補正板１４０ｍｍに対し、主鏡径は１４４ｍｍで４ｍｍほど大きいです。
ということは光量１００％のイメージサークルが∮４ｍｍはあるということになります。
やはり、シュミット系は主鏡が大きくなくちゃね！ です。
主鏡の厚みは１６ｍｍほど。材質は青板でしょうか。
光軸修正用に主鏡の中央にセンターマークを打っておきます。
光軸調整をしようとして、「 補正板を外さなければ斜鏡の調整ができない 」という当たり前の事実に気づきました（笑）
補正板おさえのリングを外して、鏡筒を逆さにして振り、ティッシュペーパーに補正板を受けます。
補正板はアメリカ製でしたっけ？ 側面の仕上げがかなり雑です。材質はこれも青板かな？
厚みは４ｍｍほど。
補正板を外した状態で斜鏡を調整します
主鏡の調整は中央が引きネジ、周囲３方向に押ネジと、斜鏡と同じような形式です
さて、この鏡筒を使ったいろいろな実験では、写真撮影をして星像の検証とかをしなければいけないので、モータードライブが必須となります。
そこで例によって、さかいさんオリジナルの「 センサレスベクトル制御・DCモーター 」をもう一つ組み立てることにしました。回路のほうはすでにウォーム１４４枚仕様に書き換えてもらっています。
明日はステーを作って、SP赤道儀に取り付けたいですね。
＊＊＊ 追記 ＊＊＊
夜になって、時々晴れ間が出ていたので、恒星を見てみたら、ものすごいシャープです。
そして・・・ジフラクションリングが、４周目、５周目あたりまでも見えています。
びっくりしました。こんなの見たことありません。
しかし、それは視野中心の２０％くらいの話。少しでも中心を外れると、教科書どおりのコマ収差の形に星が肥大しはじめ、最周辺ではものすごいことになります。イーソス１３ｍｍをもってしても補正しきれません。明らかに今まで見たどの望遠鏡よりもすごいです。
正直、RFTとしては全く使えないレベルでしょう。
なんて極端な光学系なのでしょうか。最初の最初から面白すぎます！
取りあえず、補正板を主鏡の球心に置いてみたら、この強烈なコマが消えて、全面ジフラクションリング５周！ とかなるんでしょうか？ いやいや、とんでもない潜在パフォーマンスを秘めた望遠鏡ですね！
この鏡筒は80年代の品で、当時のビクセンのカタログには「 コメットキャッチャー 」として載っています。でも、コメットキャッチャーとはどこにも書いてないので、ハレー彗星ブームにあやかった後付けのネーミングだったんでしょうかね？
D=１４０ｍｍ、fl=５００ｍｍ、F３．５７ と、かなりの短焦点です。
さて、それはともかく、この望遠鏡は、シュミット・ニュートンという形式になります。
基本的には球面鏡を使ったニュートン式なのですが、筒先に４次非球面の補正板を配して球面収差を補正してあるものです。
では、各所を見ていきます。
補正板は直径１４０ｍｍ。これがシュミット・ニュートンの口径となります。斜鏡は約５５ｍｍで中央遮蔽は直径比４０％、少し大きいですね。
ということは光量１００％のイメージサークルが∮４ｍｍはあるということになります。
やはり、シュミット系は主鏡が大きくなくちゃね！ です。
主鏡の厚みは１６ｍｍほど。材質は青板でしょうか。
光軸調整をしようとして、「 補正板を外さなければ斜鏡の調整ができない 」という当たり前の事実に気づきました（笑）
補正板おさえのリングを外して、鏡筒を逆さにして振り、ティッシュペーパーに補正板を受けます。
補正板はアメリカ製でしたっけ？ 側面の仕上げがかなり雑です。材質はこれも青板かな？
厚みは４ｍｍほど。
補正板を外した状態で斜鏡を調整します

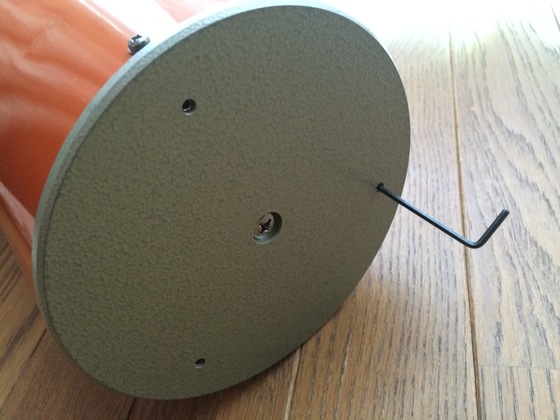

主鏡の調整は中央が引きネジ、周囲３方向に押ネジと、斜鏡と同じような形式です

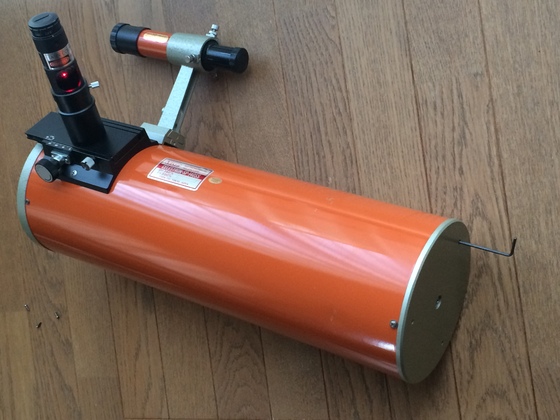

主・斜鏡とも調整は六角レンチなので少し面倒ですね。つまみ付きのネジに交換しようかな・・・・・
さて、これを載せる赤道儀は・・・・？ と。
今こんなのしかありません。バラバラ状態のSP赤道儀。
何とか組み合わせて、１４０SSを載せてみました。
もともとSP赤道儀に載せて売られていた鏡筒なので、ベストマッチというところでしょうか。
しかし、三脚もフォトガイド用のしかなく、ちょっと底面積が狭くて不安ですね。三角板もないし。
SP用の三脚架台を入手して、もっと広く剛性の高い三脚を製作する必要がありそうです。
さて、これを載せる赤道儀は・・・・？ と。
今こんなのしかありません。バラバラ状態のSP赤道儀。
何とか組み合わせて、１４０SSを載せてみました。
もともとSP赤道儀に載せて売られていた鏡筒なので、ベストマッチというところでしょうか。
しかし、三脚もフォトガイド用のしかなく、ちょっと底面積が狭くて不安ですね。三角板もないし。
SP用の三脚架台を入手して、もっと広く剛性の高い三脚を製作する必要がありそうです。
さて、この鏡筒を使ったいろいろな実験では、写真撮影をして星像の検証とかをしなければいけないので、モータードライブが必須となります。
そこで例によって、さかいさんオリジナルの「 センサレスベクトル制御・DCモーター 」をもう一つ組み立てることにしました。回路のほうはすでにウォーム１４４枚仕様に書き換えてもらっています。
明日はステーを作って、SP赤道儀に取り付けたいですね。
＊＊＊ 追記 ＊＊＊
夜になって、時々晴れ間が出ていたので、恒星を見てみたら、ものすごいシャープです。
そして・・・ジフラクションリングが、４周目、５周目あたりまでも見えています。
びっくりしました。こんなの見たことありません。
しかし、それは視野中心の２０％くらいの話。少しでも中心を外れると、教科書どおりのコマ収差の形に星が肥大しはじめ、最周辺ではものすごいことになります。イーソス１３ｍｍをもってしても補正しきれません。明らかに今まで見たどの望遠鏡よりもすごいです。
正直、RFTとしては全く使えないレベルでしょう。
なんて極端な光学系なのでしょうか。最初の最初から面白すぎます！
取りあえず、補正板を主鏡の球心に置いてみたら、この強烈なコマが消えて、全面ジフラクションリング５周！ とかなるんでしょうか？ いやいや、とんでもない潜在パフォーマンスを秘めた望遠鏡ですね！
