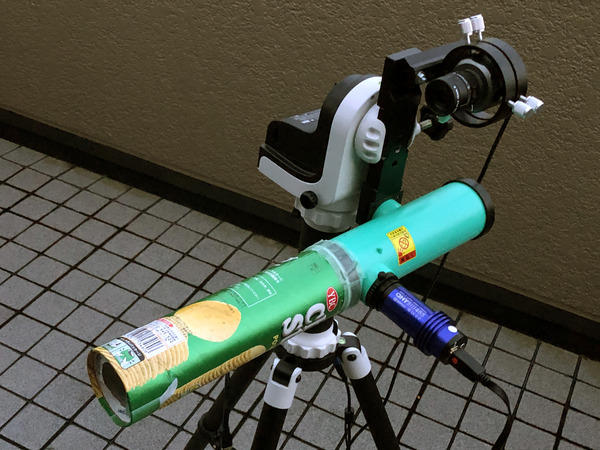

NEWTONYのF3.0仕様から補正レンズを取り外し、主鏡の球心位置に∮40mmの絞りを置きました。
IMG_3091
主鏡の球心は焦点距離の倍の位置にあるので、fl=200mmのNEWTONYの場合、主鏡から400mmの位置になるので、延長鏡筒としてチップスターの筒を利用しています（筒先の絞りは筒の底をハサミで切り開いたものですが、ご覧のようにかなり真円度が怪しいです　笑）。

今回、補正レンズを外したことで、光学エレメントが筒先の∮40mm絞りと50mmの球面主鏡の２つのみ（厳密には平面鏡である斜鏡もありますが）の非常にシンプルな状態になっています。この状態を仮に

純レンズレス・シュミット・ニュートン

と呼ぶことにします。

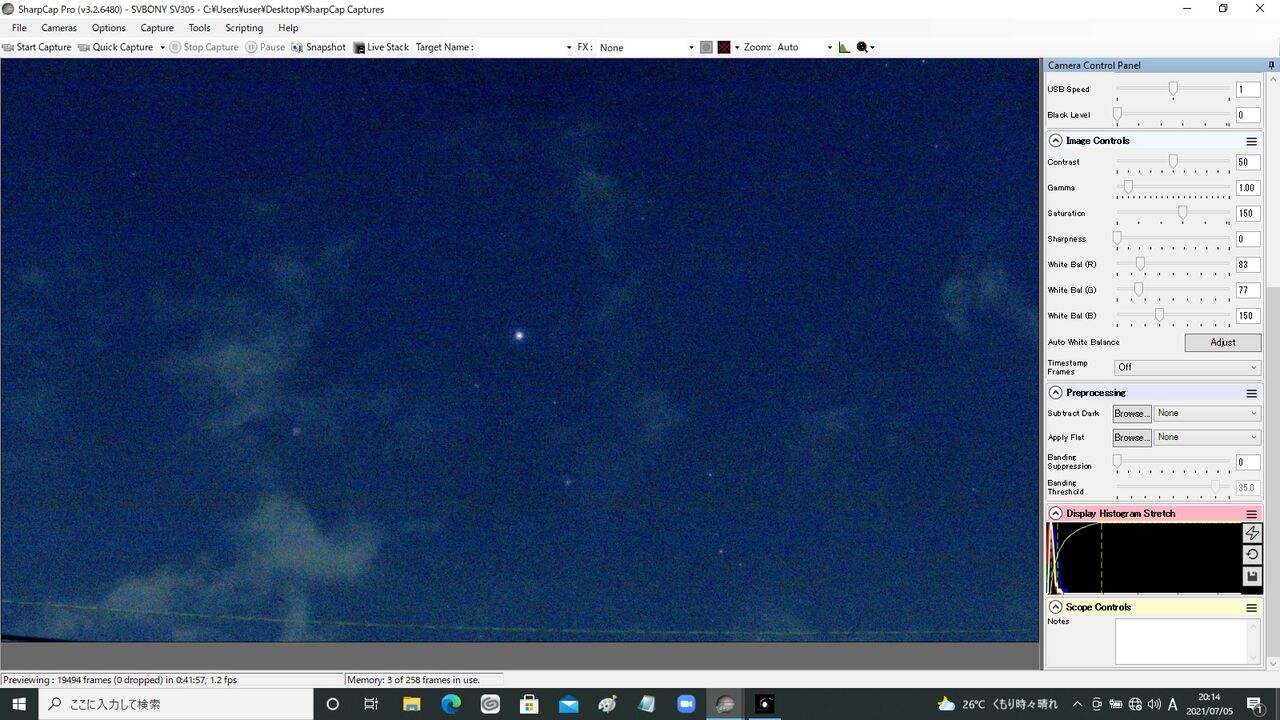

今日も何とか星が見える？　くらいの条件ですが、強引に行きます。
kumo

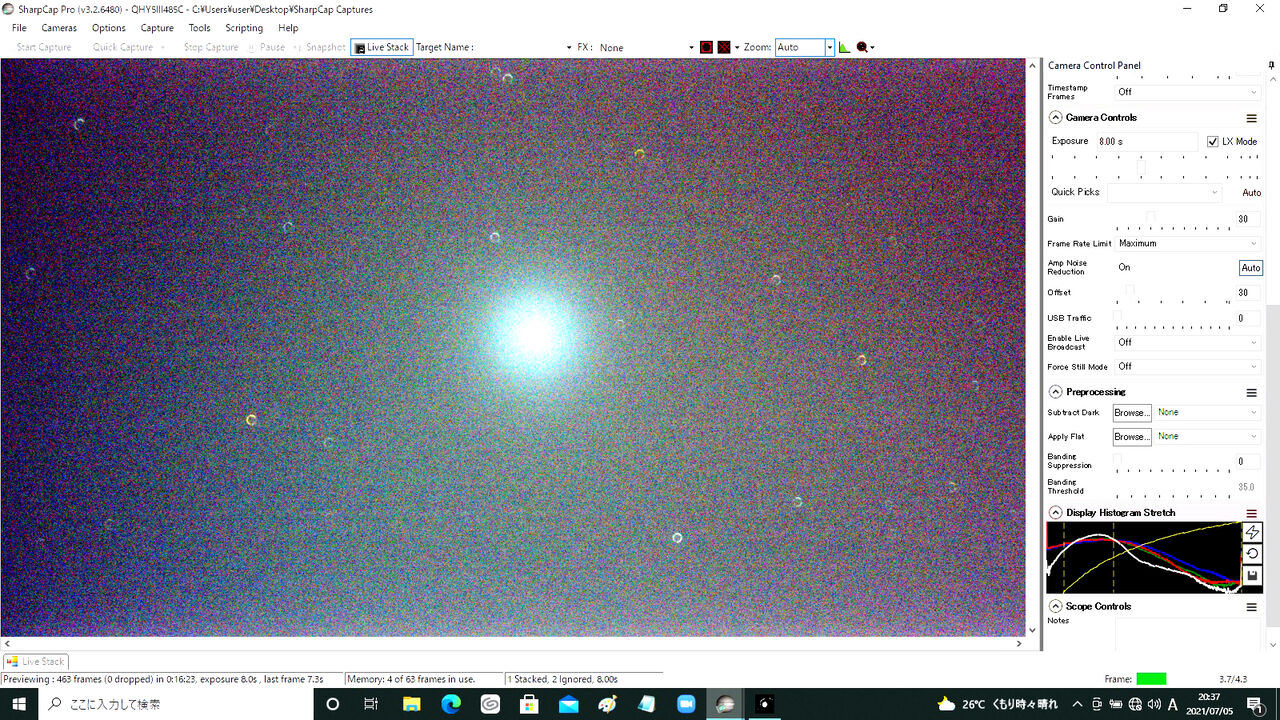

これはピンボケの状態。中央はベガですね。

pinnboke2
50mmの主鏡に対して40mmの絞りだと、シュミット系におけるケラレのないイメージサークルは、（50-40）/２＝5mmとなります。今回使ってるQHY5III485Cの1/1.2"センサーは 。 11.3mmx7.1mmなので、視野の4スミはかなり光量が落ちますね（ピンボケ像が三日月みたいになっている）。

さて、ピントを合わせるとこんな感じ。
bega

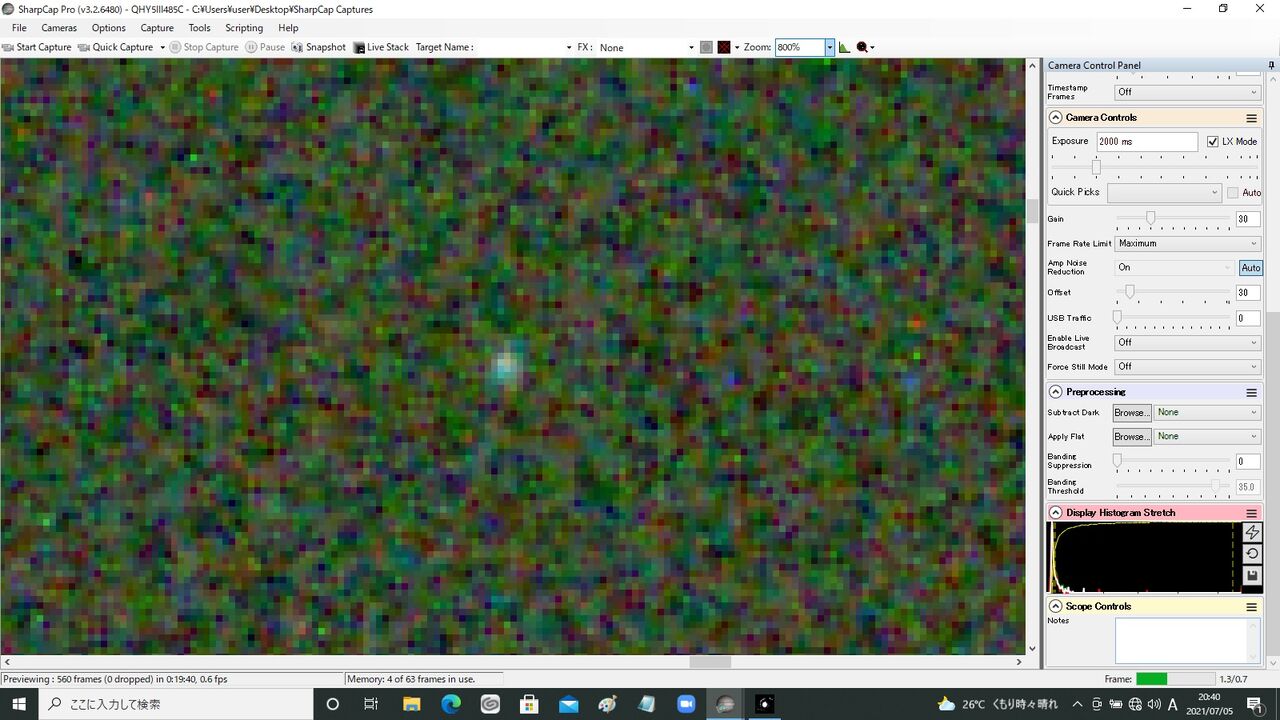

割かしシャープに見えますね。中央付近の星を800％に拡大
tyuuou
・・・！　これはかなりシャープだ！１２μmくらいに見えますね！　補正レンズをはずしてその分像が引き締まったのかもしれません。

気になる周辺像、視野の隅（右上）はどうかと言うと・・・・
migiue ato
うーんやっぱり15～20μmくらいにはなってしまうかな？　でもこれは収差と言うより、単なるピンボケのような気もします。

そうだ、中央の星でピントを合わせるからこうなるわけで、中心と周辺の中間くらいのパーシャルな位置で合わせてみよう。
ということでパーシャル位置。
tyuukurai
げげ！　何か今までで一番シャープ。下手したら3ピクセル分、９μmくらいまで追い込めているかも？

で、このピント位置で中心星像は？
mannnaka
これも悪くない!　4ピクセル、12μmくらいにはおさまってる感じ！

では周辺像、右上では？
migiue ato
あんまり変わらんか（笑）。やっぱり15～20μmくらいな感じ？

まあ、アナスチグマートとまでは言えないにしても、1/1.2”センサー前面に20μmの星像、くらいは言えるかなとも。最適化したスペックの平凸で平坦化レンズを追加したら、ひょっとして全面10μｍくらいまで追い込める？

しかし、総じて補正レンズを使ってた時よりはいい結果となりました！

ただ、D=40mm、fl=200mm　のF５だから少し暗い感じがしますね。自分の目的は「時短」を最優先した電視観望なので対物の明るさはF３かそれ以下ぐらいが欲しいのですよね。

それだと、結局行きつくところはシュミット・カメラとなってしまいますかね（笑）
