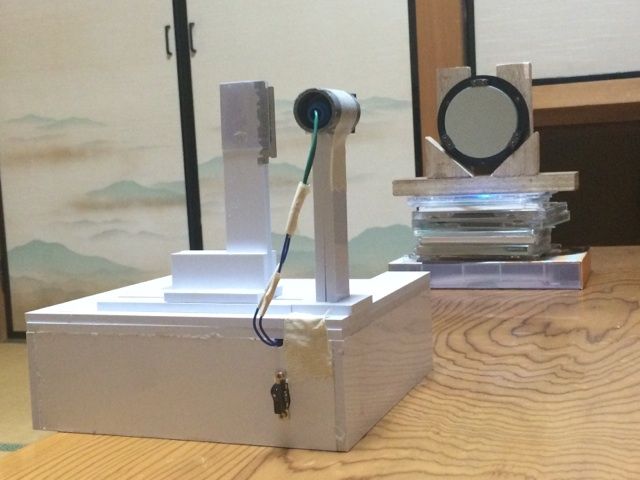

さて、今日は「 TANZUTSU 」の光軸を追い込むのですが、その前に、一応、主鏡をフーコーテスターで見て見ます。
D=７８mm fl=275mm F３．５のきれいな球面でした。

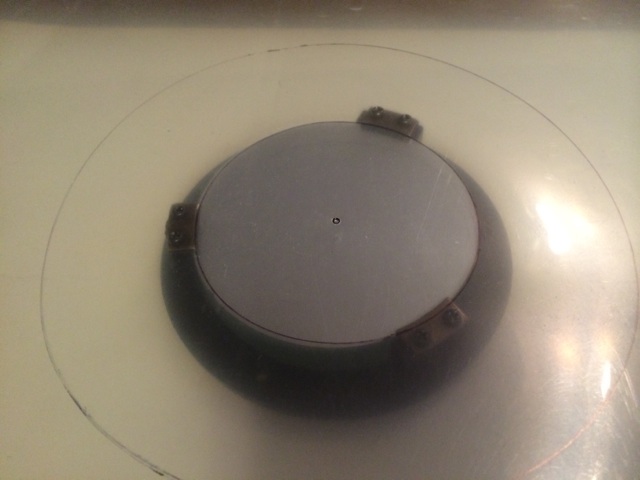

さて、光軸修正にはセンターマークがいりますので、７６ｍｍの円を描いたシートをかぶせ（実際の径が７８ｍｍだったので、ご覧のように少し小さかったですが・・・）

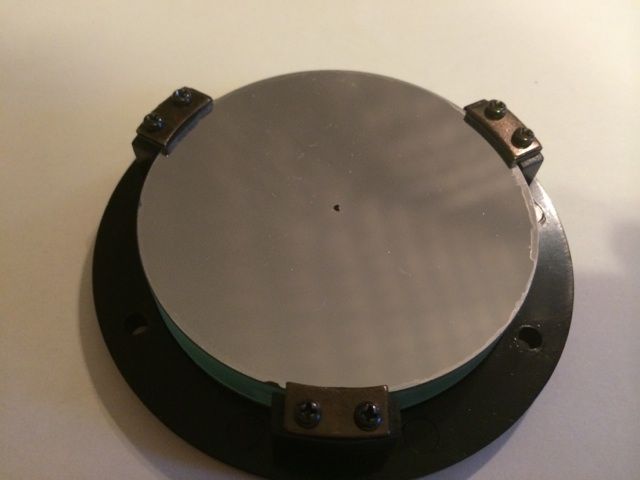

マジックでセンターに点をつけます。

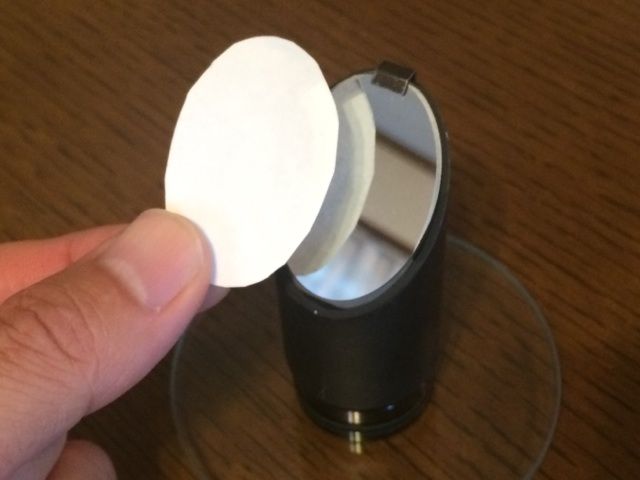

次は、斜鏡。同じ大きさに切った「 型紙 」を・・・

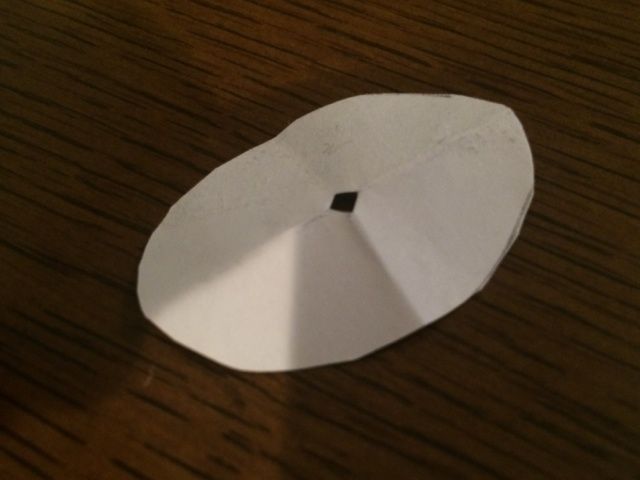

４つに折りたたんで、中央に穴を開けます。

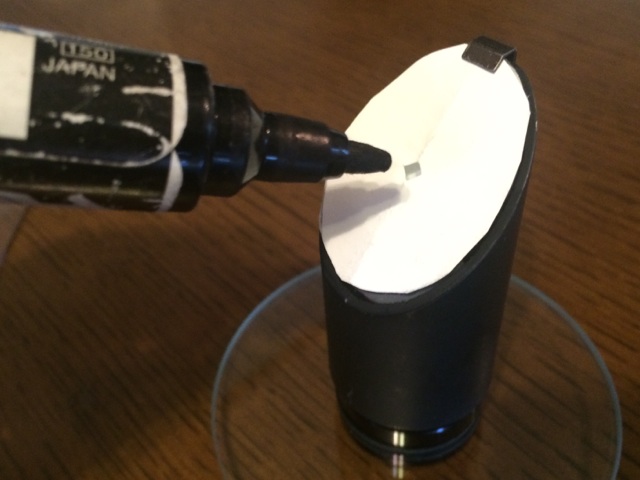

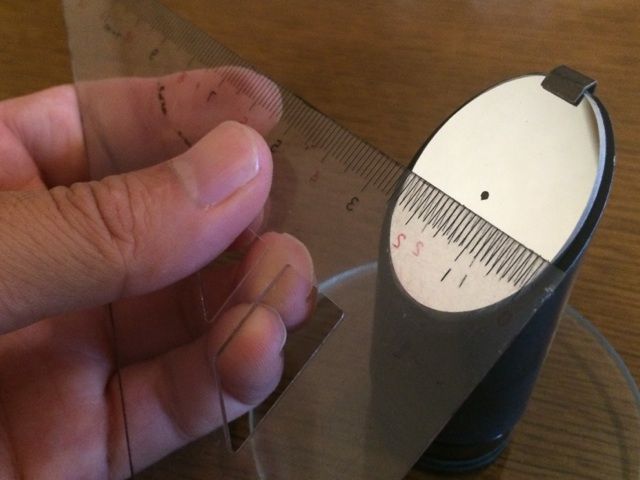

そして、この穴から、マジックで、チョン！・・・と
うん、位置もいいようです。

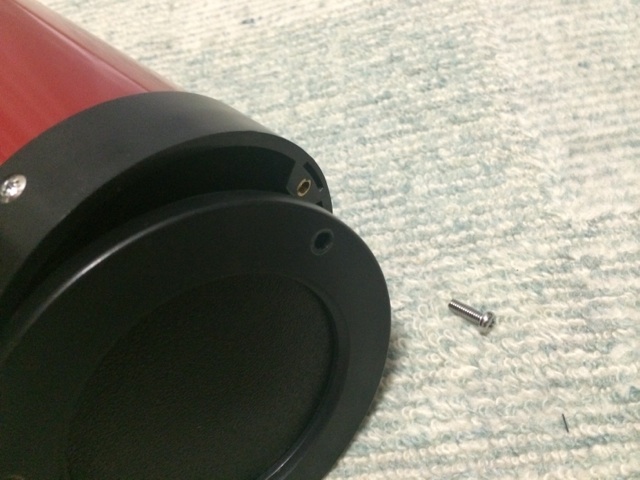

さて、「 TANZUTSU 」では、主鏡セルは3点ビス止めで、光軸修正機構が微妙なので・・・・

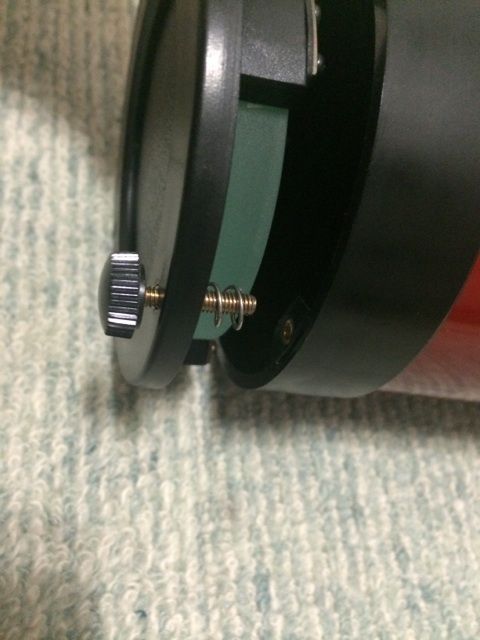

バネをいれ、工具レスで修正できるようにします。

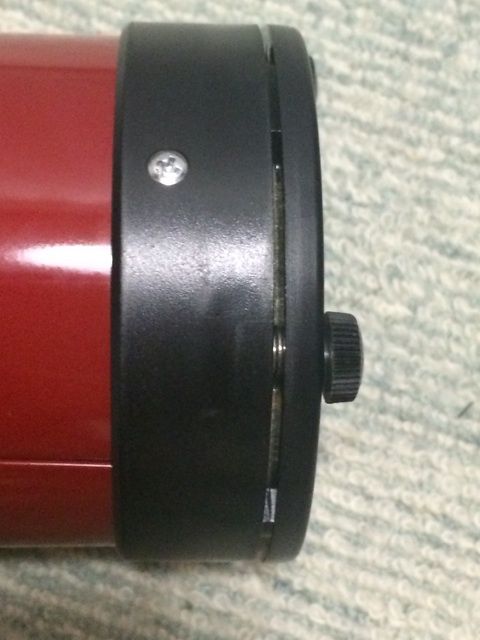

せっかくの、クローズド鏡筒なのに、ちょっとすきまが出来てしまいました。

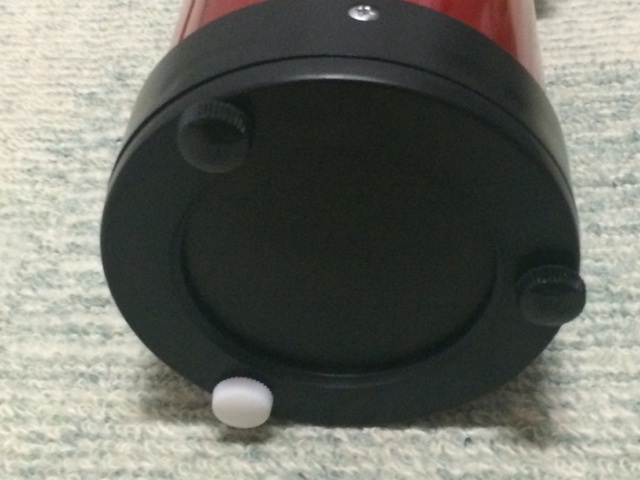

そして、ネジの色も揃ってません（笑）。まあ、また買ってきて差し替えます。

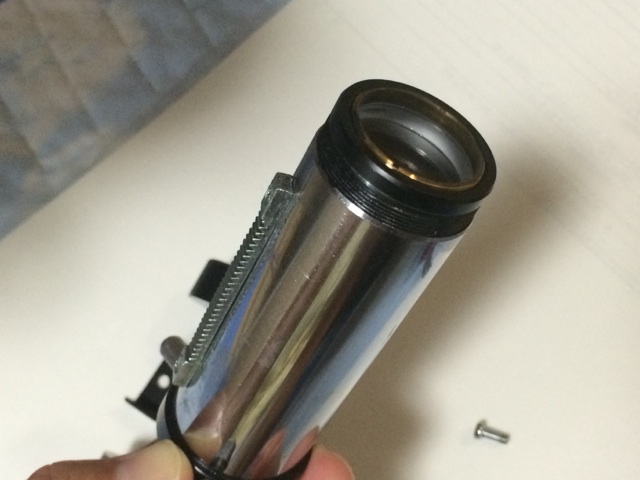

さて、バローがついたままではレーザーコリメーターが使えないので、ラック＆ピニオンを外してドローチューブを抜き・・・・
外して、ドローチューブだけ入れます。
この状態で、普通のニュートンになっているので、まずは斜鏡の位置を出し・・・・・

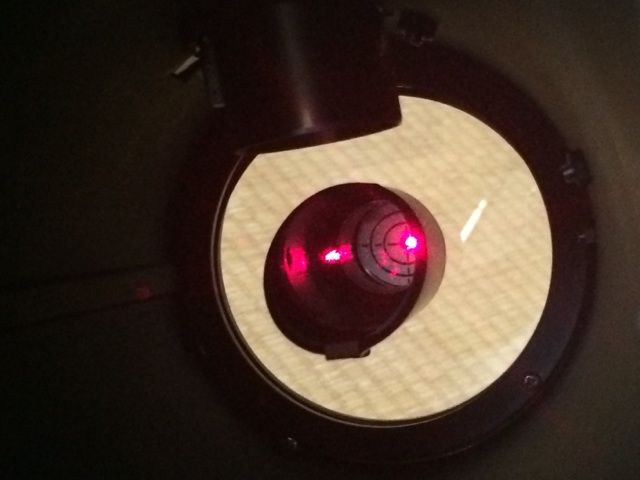

斜鏡から主鏡のセンターを狙います。そしてレーザーが戻ってくればOK！
光軸を簡易に確かめるため、室内のLEDを望遠鏡で覗いて・・・・・
ピンボケにし、斜鏡の影が中央にあるのを確かめます。
・・・・と、台風の中、一日かけてここまでやってたら、夜、何と、晴れて星が出ているではありませんか！
さっそく、星像チェック！
・・・・・！ あれ？
何か星がボテッとしている？ あれ？
おかしいなあ・・・？ 結像が甘いです（泣）

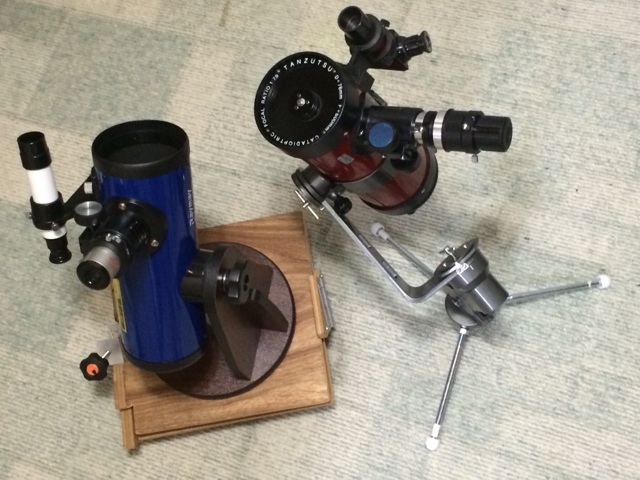

レイメイRXA１００を持ち出して、比較して見ましたが・・・・！
シャープネス、コントラストともRXA１００の圧勝！ 何しろ微光星の見え方が違います・・・・・！
やはりこれは素晴らしい望遠鏡ですね！ ・・・って、喜んでいる場合ではないのでした（笑）
ううむ、補正レンズが設計値の精度に達してないのかなあ？ それとも自分の調整がまだ甘いのか・・・？
期待が大きかっただけに落胆もまたひとしおです（笑）
さて、こうなったらもう最後の手段、バローを取っ払い、「秘技 放物面鏡への換装」を敢行するしかないですね！
・・・・でもさすがに、もう双望会には間に合わないかな・・・・・？
D=７８mm fl=275mm F３．５のきれいな球面でした。
さて、光軸修正にはセンターマークがいりますので、７６ｍｍの円を描いたシートをかぶせ（実際の径が７８ｍｍだったので、ご覧のように少し小さかったですが・・・）
マジックでセンターに点をつけます。
次は、斜鏡。同じ大きさに切った「 型紙 」を・・・
４つに折りたたんで、中央に穴を開けます。
そして、この穴から、マジックで、チョン！・・・と
うん、位置もいいようです。
さて、「 TANZUTSU 」では、主鏡セルは3点ビス止めで、光軸修正機構が微妙なので・・・・
バネをいれ、工具レスで修正できるようにします。
せっかくの、クローズド鏡筒なのに、ちょっとすきまが出来てしまいました。
そして、ネジの色も揃ってません（笑）。まあ、また買ってきて差し替えます。
さて、バローがついたままではレーザーコリメーターが使えないので、ラック＆ピニオンを外してドローチューブを抜き・・・・
外して、ドローチューブだけ入れます。
この状態で、普通のニュートンになっているので、まずは斜鏡の位置を出し・・・・・
斜鏡から主鏡のセンターを狙います。そしてレーザーが戻ってくればOK！
光軸を簡易に確かめるため、室内のLEDを望遠鏡で覗いて・・・・・
ピンボケにし、斜鏡の影が中央にあるのを確かめます。
・・・・と、台風の中、一日かけてここまでやってたら、夜、何と、晴れて星が出ているではありませんか！
さっそく、星像チェック！
・・・・・！ あれ？
何か星がボテッとしている？ あれ？
おかしいなあ・・・？ 結像が甘いです（泣）
レイメイRXA１００を持ち出して、比較して見ましたが・・・・！
シャープネス、コントラストともRXA１００の圧勝！ 何しろ微光星の見え方が違います・・・・・！
やはりこれは素晴らしい望遠鏡ですね！ ・・・って、喜んでいる場合ではないのでした（笑）
ううむ、補正レンズが設計値の精度に達してないのかなあ？ それとも自分の調整がまだ甘いのか・・・？
期待が大きかっただけに落胆もまたひとしおです（笑）
さて、こうなったらもう最後の手段、バローを取っ払い、「秘技 放物面鏡への換装」を敢行するしかないですね！
・・・・でもさすがに、もう双望会には間に合わないかな・・・・・？
