クローズアップレンズ、No２、３、４を補正レンズとして、１４ｃｍ ｆｌ＝５００ｍｍ シュミット・ニュートンで試写してみました。
まずは画角、倍率（ 縮小率 ）、周辺減光等を見ます。
いずれも、EOS KISS X２ ISO１６００ 露出２０秒 対象はこと座のベガです。
Ｎｏ３ ０．８６倍 （ ｆｌ＝４３０ｍｍ Ｆ３．１ ） Ｎｏ４ ０．８１倍 （ ｆｌ＝４０５ｍｍ Ｆ２．９ ）

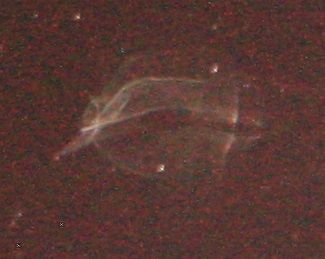

ぱっと見、あんまり変わらないですが、補正レンズの縮小率が強くなるとともに周辺減光が増えている感じですね。あと、補正レンズを使っている画像では、左上の方にベガ？ のゴーストが出ています。
・・・ガム星雲かと思いました(笑）。よくわからないですが、シュミット補正板と補正レンズの干渉でしょうかね？
さて、それより気になるのは周辺のコマ収差ですが・・・・・・（ 画像の左上の方を拡大 ）
Ｎｏ３ Ｎｏ４
それぞれの傾向がわかって面白いですね！
補正レンズなしでは、コマ以上に非点収差で矢印みたいな形になっています。
Ｎｏ２では、非点収差が補正されてコマ収差のみ？ になり、Ｎｏ３ではコマが少し残りながらも、かなり補正され、Ｎｏ４ではさらに補正されてほぼ満足のいく星像になっています。３、４あたりでは像面湾曲もフラット化しているようですね。
特にNo４については想定以上に結果が良く、そのままアストロカメラとして使えそうな勢いです。
結構シャープで有望な感じですね。偶然、シュミット補正板の位置と補正レンズのパワーがマッチしたんでしょうか。・・・・・・この仕様で、フラットシュミット完成！ になってしまったかも知れません（笑）。
もちろん、まだ補正板の位置をいじったり、いろいろやるんですが、下手なことやっても上の画像よりは良くならないんじゃ・・・・・
あと、実はクローズアップレンズのＮｏ５（ ｆｌ＝２００ｍｍ ）も持っていて、これを使うと、０．７７倍 ｆｌ＝３８５ｍｍ Ｆ２．７５になるはずなんですが、Ｎｏ５はレンズが厚くて、Ｔマウントに収まらないので、補正レンズとするには一工夫必要で、まだその問題を解決していません。
Ｎｏ５を使ったとして、Ｎｏ４でわずかに残っていたコマがピンポイントに補正されたら、凄いことになってしまうような気がします。
しかし、それよりも目下の問題は架台で、２０秒以上露出すると、星が点に写らないのです。
さすがにもう少し露出をのばせないことには実戦投入できません・・・・・
やはり、ＳＰ－ＤＸがないとダメか？
まずは画角、倍率（ 縮小率 ）、周辺減光等を見ます。
いずれも、EOS KISS X２ ISO１６００ 露出２０秒 対象はこと座のベガです。

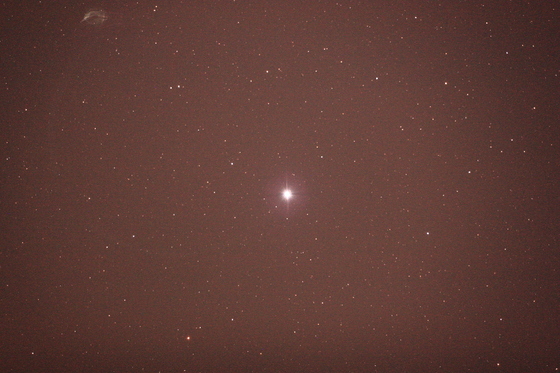

補正レンズなし （ ｆｌ＝５００ｍｍ Ｆ３．６ ） Ｎｏ２ ０．９２倍 （ ｆｌ＝４６０ｍｍ Ｆ３．３ ）

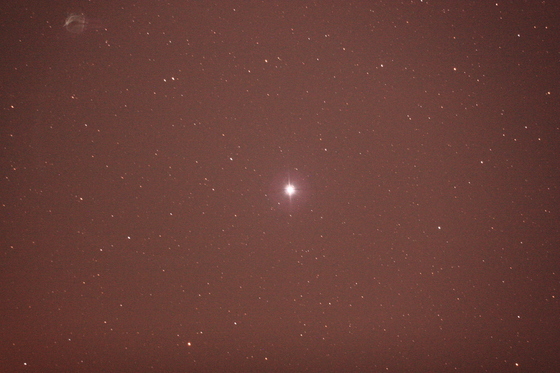

Ｎｏ３ ０．８６倍 （ ｆｌ＝４３０ｍｍ Ｆ３．１ ） Ｎｏ４ ０．８１倍 （ ｆｌ＝４０５ｍｍ Ｆ２．９ ）
・・・ガム星雲かと思いました(笑）。よくわからないですが、シュミット補正板と補正レンズの干渉でしょうかね？
さて、それより気になるのは周辺のコマ収差ですが・・・・・・（ 画像の左上の方を拡大 ）
補正レンズなし Ｎｏ ２
Ｎｏ３ Ｎｏ４
それぞれの傾向がわかって面白いですね！

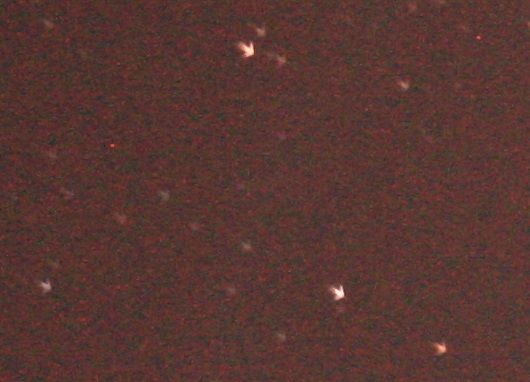

補正レンズなしでは、コマ以上に非点収差で矢印みたいな形になっています。

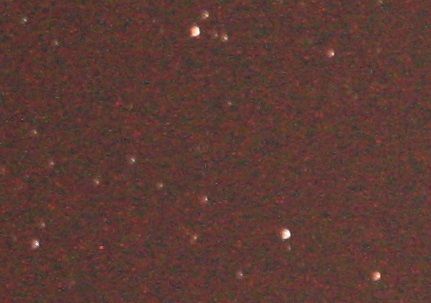

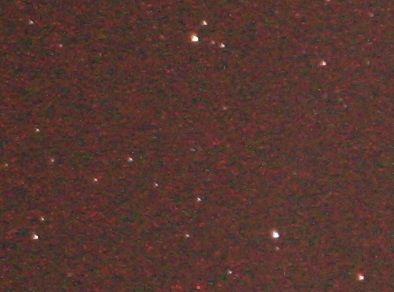

Ｎｏ２では、非点収差が補正されてコマ収差のみ？ になり、Ｎｏ３ではコマが少し残りながらも、かなり補正され、Ｎｏ４ではさらに補正されてほぼ満足のいく星像になっています。３、４あたりでは像面湾曲もフラット化しているようですね。
特にNo４については想定以上に結果が良く、そのままアストロカメラとして使えそうな勢いです。

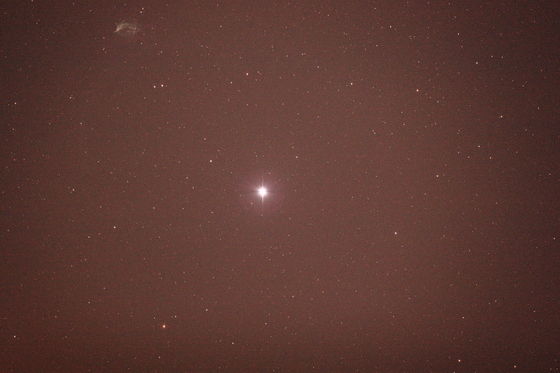

（ Ｎｏ４仕様 ｆｌ＝４０５ｍｍ Ｆ２．９ によるベガ ）

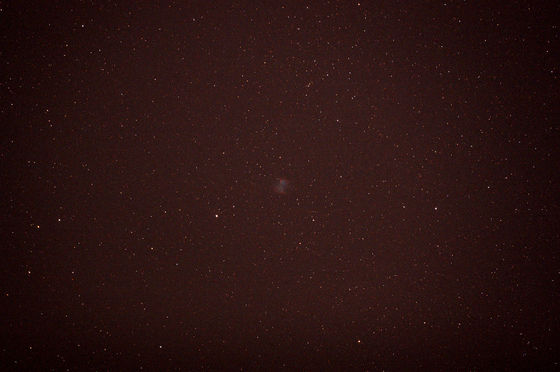

ついでに、Ｎｏ４仕様で、Ｍ２７を撮ってみました。
（ １４ｃｍ ｆｌ＝４０５ｍｍ Ｆ２．９ 仕様 ＩＳＯ１６００ ２０秒露出 コントラスト、明るさ調整 ）
結構シャープで有望な感じですね。偶然、シュミット補正板の位置と補正レンズのパワーがマッチしたんでしょうか。・・・・・・この仕様で、フラットシュミット完成！ になってしまったかも知れません（笑）。
もちろん、まだ補正板の位置をいじったり、いろいろやるんですが、下手なことやっても上の画像よりは良くならないんじゃ・・・・・
あと、実はクローズアップレンズのＮｏ５（ ｆｌ＝２００ｍｍ ）も持っていて、これを使うと、０．７７倍 ｆｌ＝３８５ｍｍ Ｆ２．７５になるはずなんですが、Ｎｏ５はレンズが厚くて、Ｔマウントに収まらないので、補正レンズとするには一工夫必要で、まだその問題を解決していません。
Ｎｏ５を使ったとして、Ｎｏ４でわずかに残っていたコマがピンポイントに補正されたら、凄いことになってしまうような気がします。
しかし、それよりも目下の問題は架台で、２０秒以上露出すると、星が点に写らないのです。
さすがにもう少し露出をのばせないことには実戦投入できません・・・・・
やはり、ＳＰ－ＤＸがないとダメか？
