原村レポートの途中ですが、「　１４ｃｍF２．５　フラットシュミットカメラ　」の進捗状況も報告しておきます。

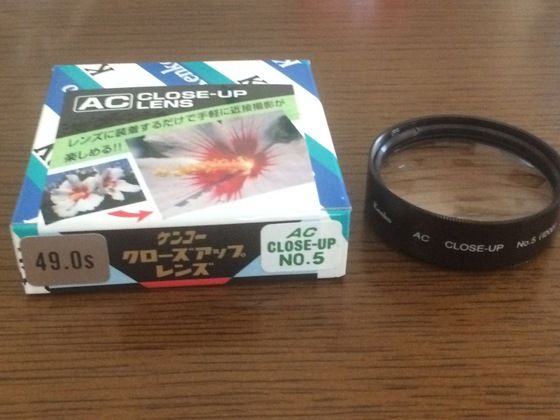

今回は、フラットシュミットの補正レンズとして想定している、ケンコー・クローズアップレンズNo５まわりの工作です。


このNo５は、fl＝２００mmと短焦点のためレンズが厚く、No４以下のレンズでやったようにTマウント内に組み入れることが出来ません。
そこで、少しやり方を変えることになります。

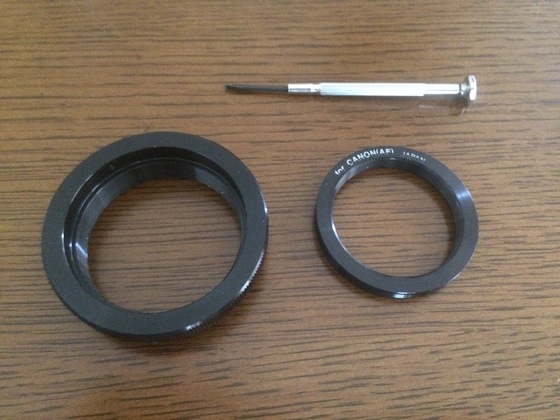

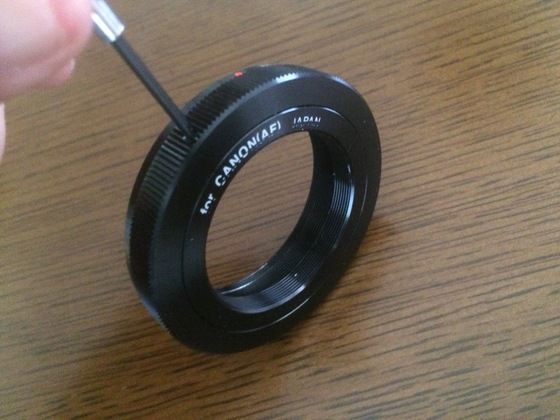

まず、Tマウンの三方のイモネジをゆるめて、T２ネジのついているリングを外します。

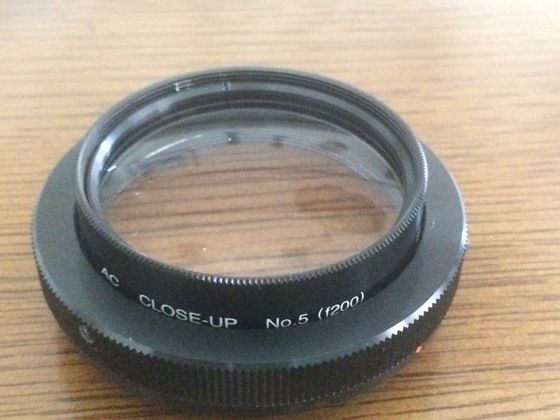

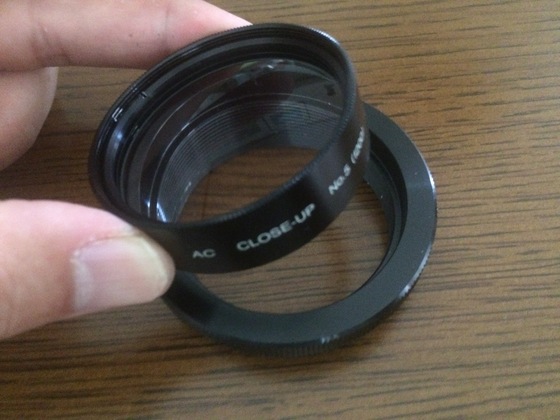

ケンコーのTマウントの内側には、何と４９ｍｍのフィルターねじが切られているので、ここに無改造のクローズアップレンズをねじ込むことができるのです！

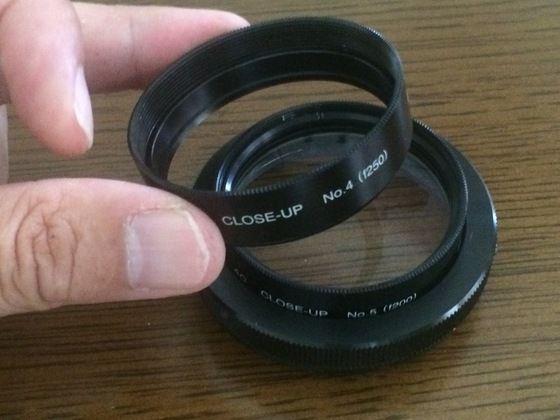

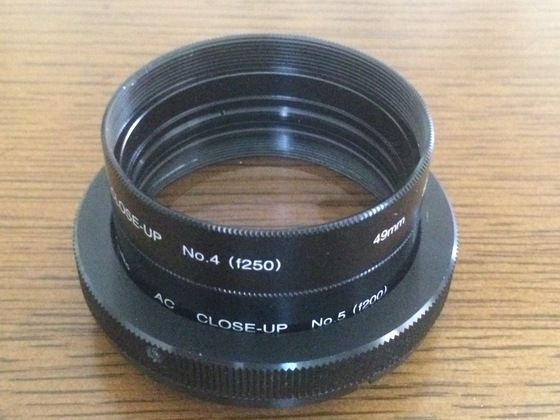

さらに、No５のハウジングに、No４のレデュサーを作ったときに余ったハウジングをねじ込んで、これが２インチバレルとなります！　この形式だとTマウントのΦ４２ｍｍの部分でけられることがないので、イメージサークルの面でも有利です。


で、これを２インチ接眼部に差し込めば完成！　・・・・・・・・

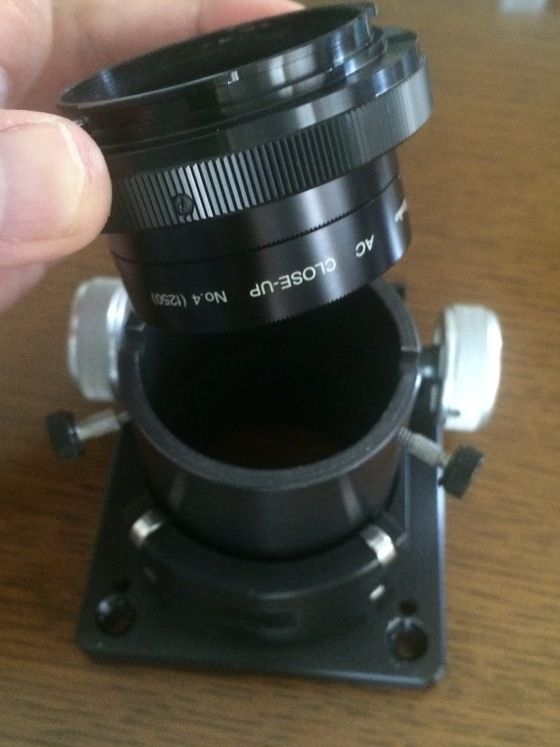

・・・・と言いたいところですが、さすがにそこまで世の中は甘くなく（笑）、この状態でも入ることは入るんですが、とてもきつく、着脱が非常にやりにくいです。

そこで、ハウジングの周りを削って、少し余裕を持たせることにします。

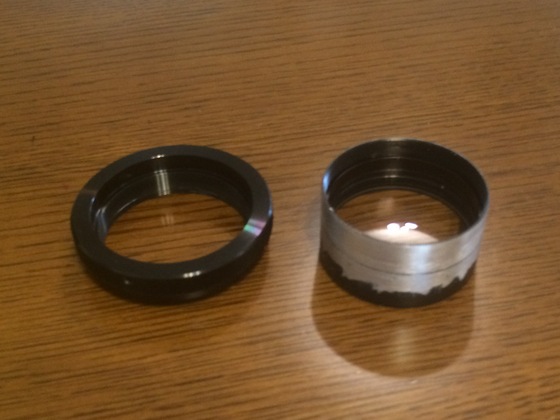

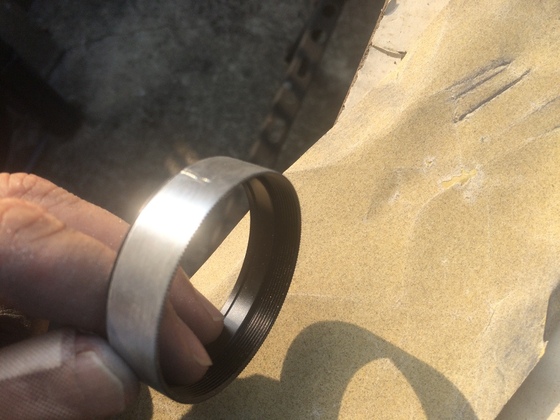

まず、No４の方だけ外して、ちょうど黒の塗装が落ちるくらいまでサンドペーパーで仕上げます。

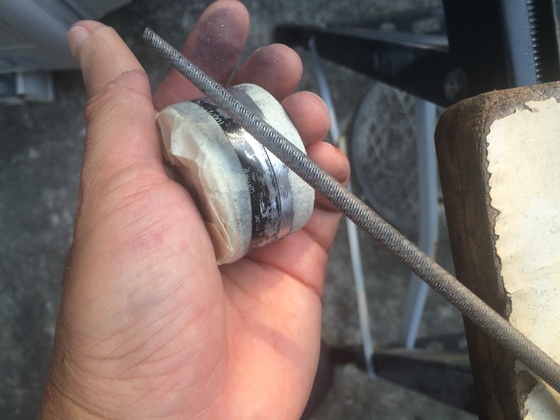

そして、No４と５のハウジングを連結し、マスキングテープで養生して境界線付近を中心に丸ヤスリで削って、こちらもサンドペーパーで仕上げるとこうなります。

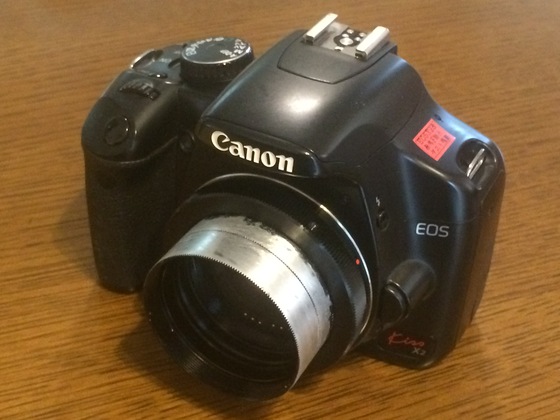

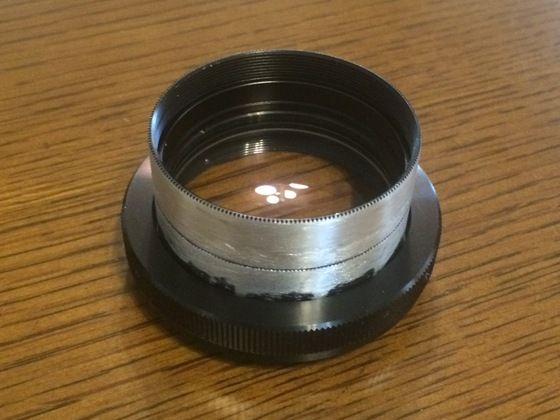

No５のハウジングは、何だか日本刀の刃紋みたいになっていますが、Tマウントにねじ込むとこの部分がだいたい隠れることになります。

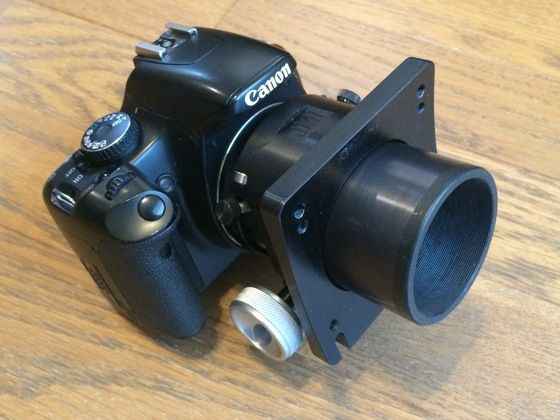

カメラにつけてみます。

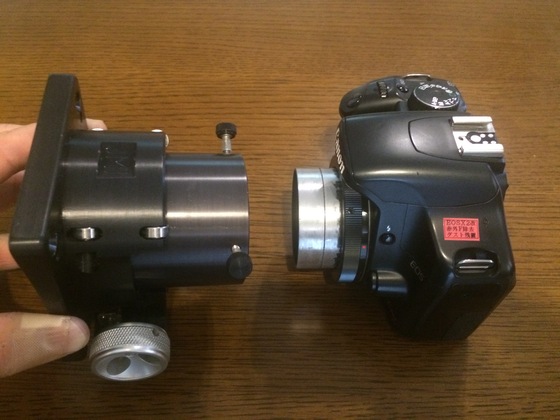

これで、２インチ接眼部にスムースに差し込むことが出来るようになりました。

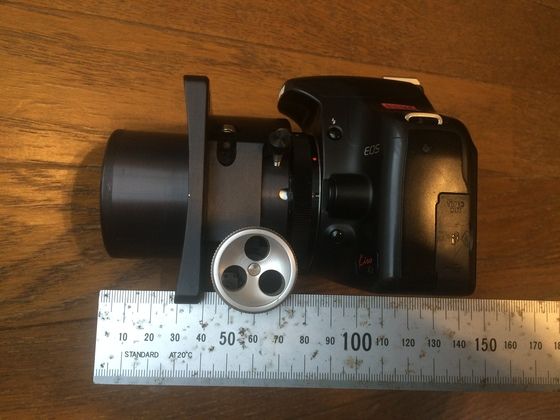

ドローチューブ先端が主鏡に影を落とさないように想定した場合のバックフォーカスは１４ｃｍ程度でしょうか。
この数値によって、主鏡と斜鏡の距離、斜鏡の径などが決まってきます。

一応、現在の想定では、

補正板径　　　　　　　 　　：　１４０ｍｍ
主鏡径　　　　　　　　　　　；　１５０ｍｍ
主鏡焦点距離　　　　　 　：　４５０ｍｍ（　F3　)
斜鏡短径　　　　　　　　 　：　７０ｍｍ
補正レンズ焦点距離　 　：　２００ｍｍ
合成焦点距離　　　　　 　：　３４７ｍｍ
合成F　　　　　　　　　　 　：　２，５

という感じのスペックでしょうか。
主鏡と補正板の距離は、焦点距離の倍から始めてテスト撮影の結果で最適位置を決めたいと思っています。
鏡筒は短いに越したことはないので、できるだけ主鏡に近い位置で最適化できればいいですね。


夢だけは広がっていきます・・・・・・・（笑）
