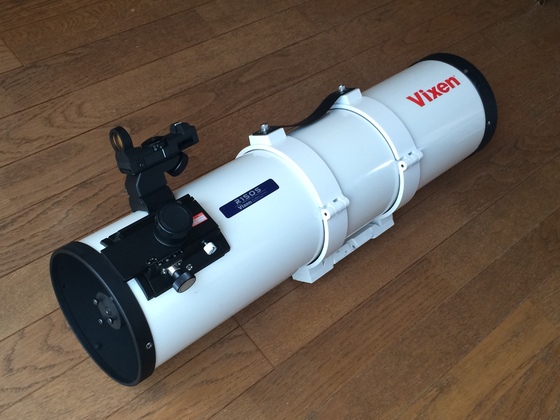

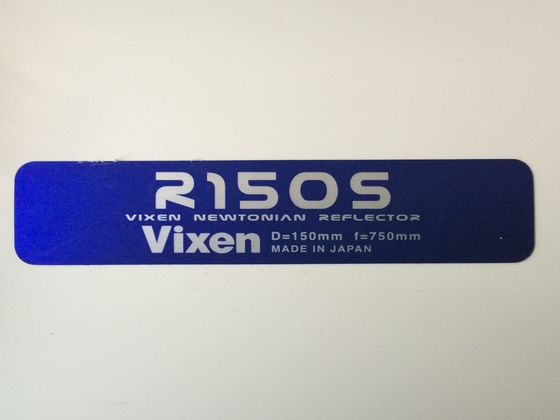

シュミット・カメラ用の鏡筒として、ビクセンR１５０Sを使うことにしました。

R１５０Sとしては、新しいバージョンで、割と程度のいい鏡筒なので、改造用に使うのは少しもったいないのですが、普段使わないし、持っている物は有効活用しないといけないので、シュミット・カメラ鏡筒の素材に決定。

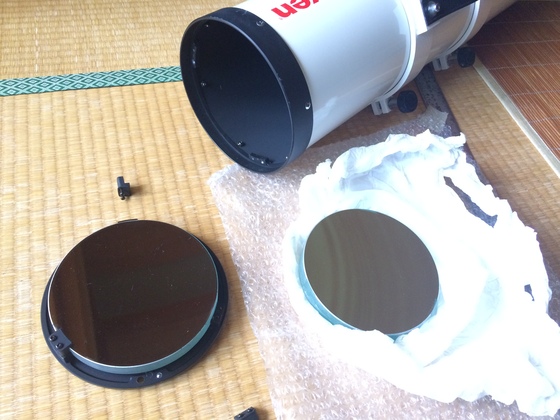

主鏡はノーマルのF5放物面鏡（左）から、F3の球面鏡（右）に換装。

ノーマルのスライド接眼部は、36.5mmねじ込みの部分でケラれるので、2インチ接眼部に交換するため、鏡筒に６２mmの丸穴を開けます。

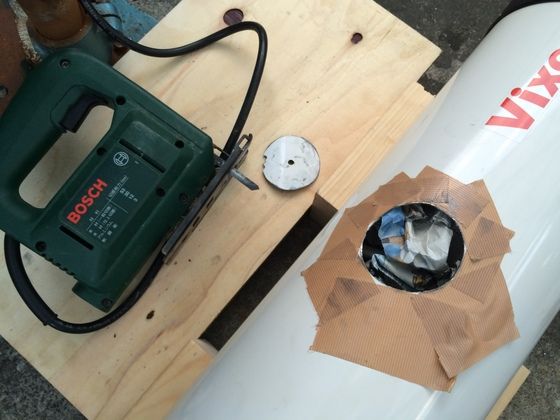

鏡筒内に新聞紙を詰め、外側は布テープで養生し、ジグソーで切り出しました。

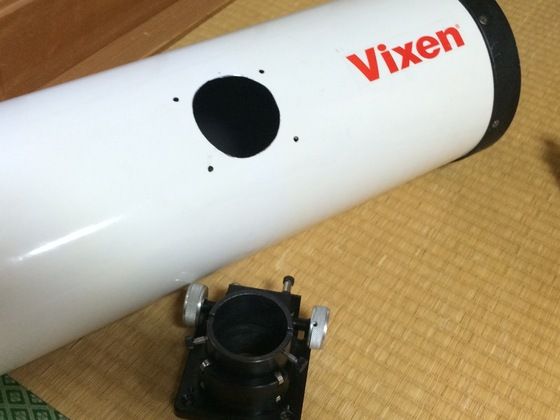

さらに丸穴の周りに４つビス穴を開け、２インチ接眼部を止めます。

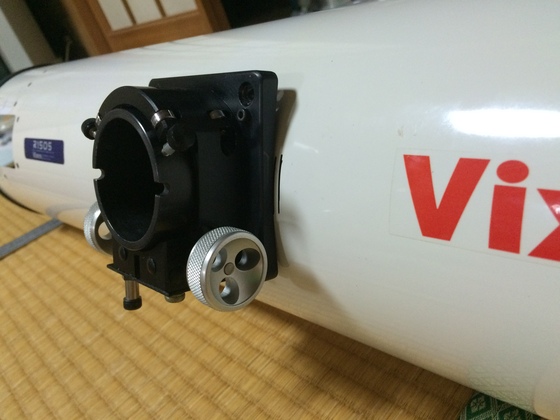

ご覧のように接眼部台座のRと鏡筒のRが合ってなくてちょっと浮いていますが、この空間を利用してスケアリング調整をし、ワッシャを挟んで止める予定です。

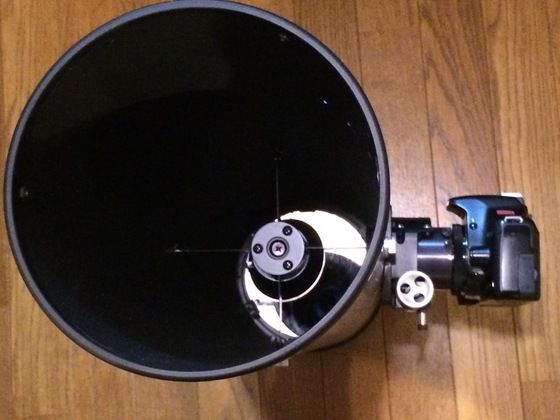

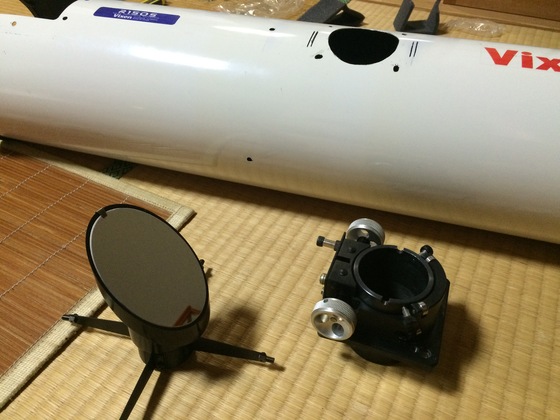

斜鏡は短径70mmのもの。4本スパイダーなので、それ用の穴も４つ鏡筒に開けます。

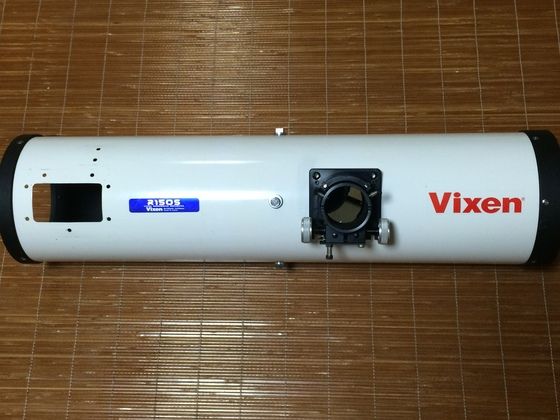

接眼部と斜鏡を取り付けるとこんな感じ。

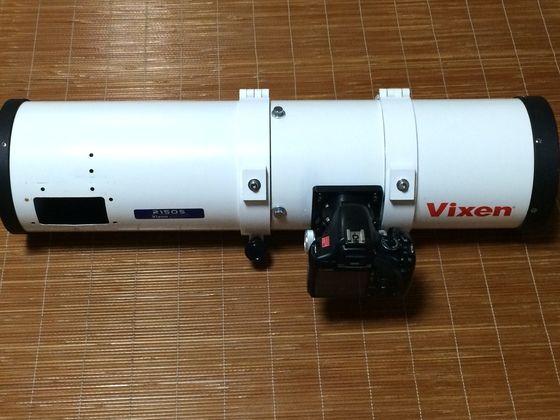

鏡筒バンドとカメラも取り付けてみました。


すでにシュミット・カメラっぽい外観になってきましたが、今の状態はまだ、球面主鏡のニュートン式状態です。


今週はここまで、来週末は補正板の取り付け部分を作る予定です。
まずは、補正板を主鏡の球心に置いた、純シュミット・カメラ」の状態から試していきます。
