GINJI-150FNのバックフォーカスをもっと短くして、眼視専用の仕様に改造します。
使ったのは、ビクセンのR150S用の鏡筒。
R150SとGINJI-150FNとは鏡筒径が１７６ｍｍで同じになっていますし、主鏡セルに入れられる鏡の径も同じなので、GINJIの主鏡とR１５０Sに入れようという計画です。
また、バックフォーカスを短くする分、斜鏡径を小さくすることができるので、５０ｍｍの斜鏡（中央遮蔽３３％となる）に交換します。

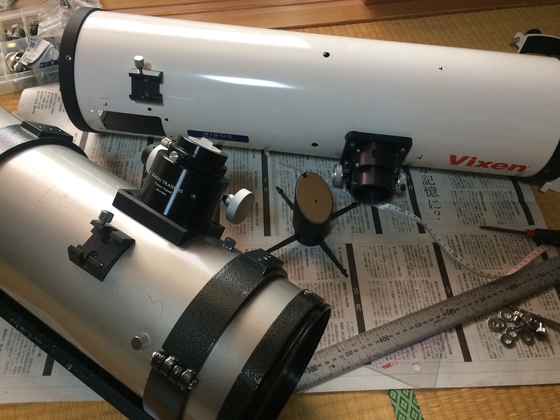

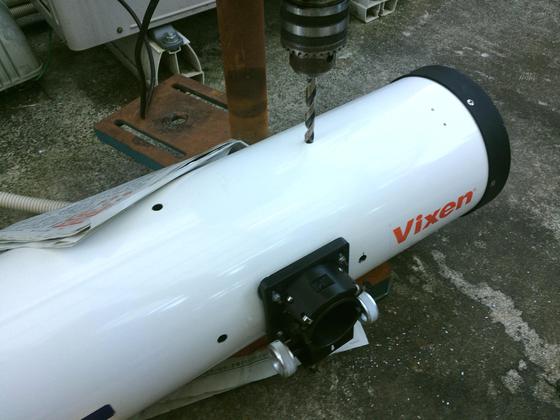

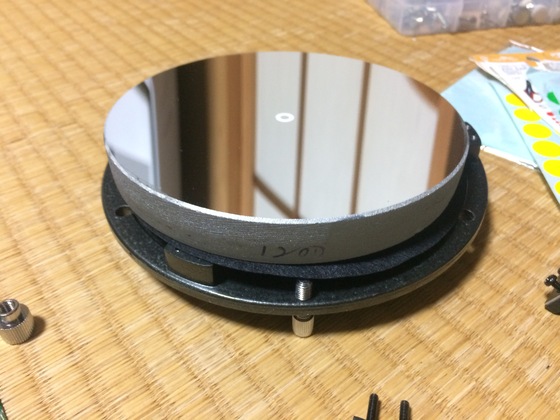

R150Sの鏡筒に斜鏡スパイダー用の穴を開けたりして小改造し、GINJI-150FNの主鏡を移します。
できました！ GINJI-150FNのノーマル状態より斜鏡の位置が５ｃｍくらい遠くなっており、その分バックフォーカスが短くなっているはずです。
R１５０Sの主鏡セルと筒先リングを入れ替え、元のスライド接眼部の穴をプラダンでふさぎました。
接眼部から筒先にかけてかなり鏡筒が余っていて、長大なフード状態になっているのはご愛敬（笑）。
鏡筒バンド、アリ型を含めた鏡筒一式重量は６．０ｋｇ。
思ったほど重くはなっていません。

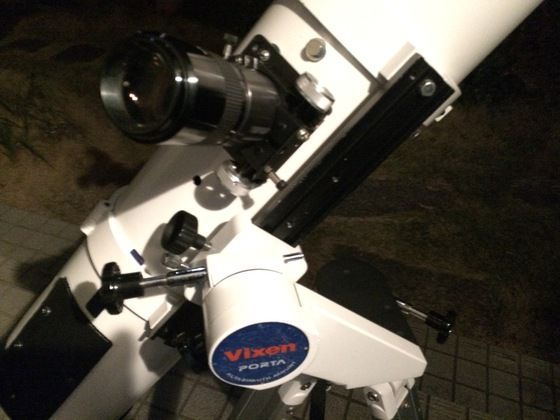

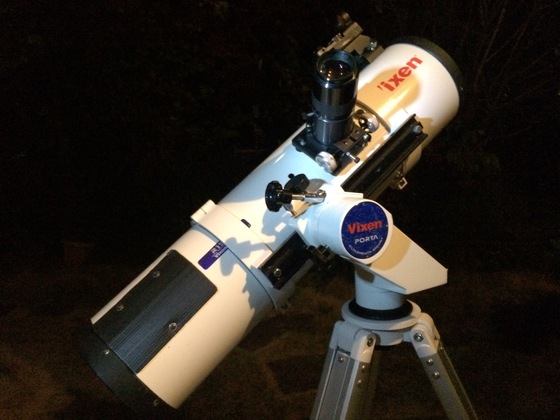

鏡筒の仰角によって接眼部の位置があまり変わらない角度で、ポルタ経緯台に載せています。
この配置だと、左手で上下微動、右手で水平微動を操作することになります。
これは、非常に使いやすいです。
さて、気になるピント位置ですが・・・・

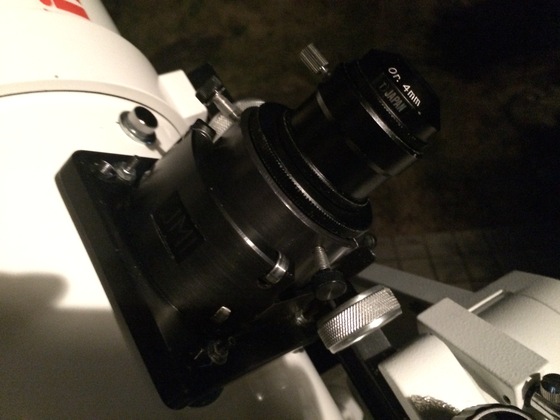

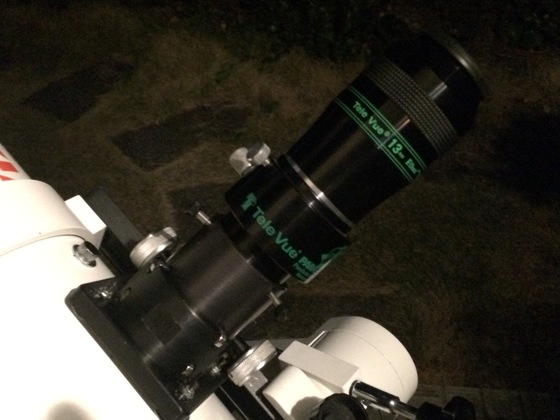

（ パラコア＋イーソス１３ｍｍ ） （ Or４ｍｍ ）
イーソス13mm、Or4mmとも、ちょうどよい位置で合焦するようです。

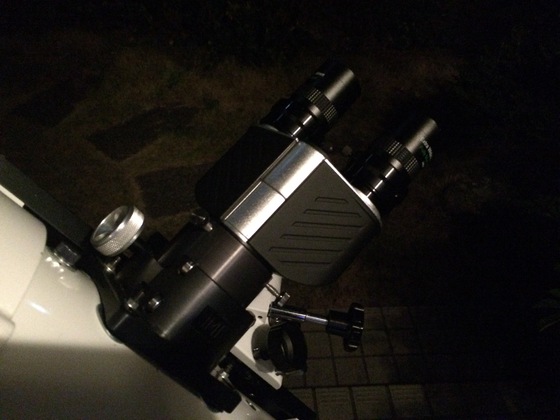

最も懸案事項であった、indigo式延長レンズ＋BS双眼装置での合焦位置はこんな感じ。
鏡筒内に入っていく延長レンズの前玉が、ギリギリ主鏡に影を落とさない状態でピントが合っており、最小のオーバーハング量とすることができました。
もちろんたわみによる光軸ずれは感じられません。

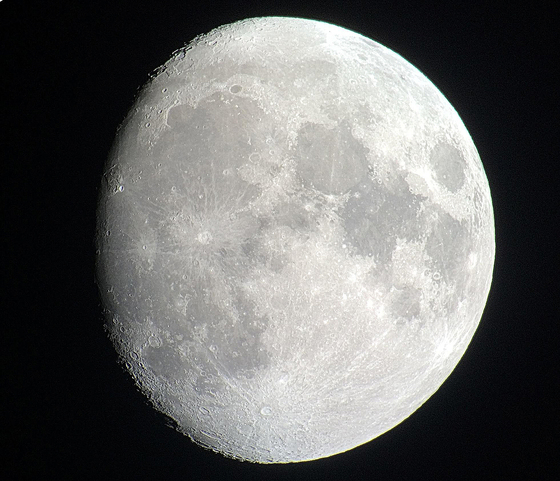

パラコア＋イーソス13ｍｍ（５３倍）にて、iPhoneのカメラで月をコリメート撮影してみました。
今日のところはまだ斜鏡の位置が適切でなく、光軸調整がいまひとつなのですが、追いこめば最高の眼視用望遠鏡となるでしょう。
GINJI-150FN改、と言いたいところなのですが、使ってる部品が、主鏡のみなので、少しGINJIとは言いにくくなってしまった気がします・・・・・
使ったのは、ビクセンのR150S用の鏡筒。
R150SとGINJI-150FNとは鏡筒径が１７６ｍｍで同じになっていますし、主鏡セルに入れられる鏡の径も同じなので、GINJIの主鏡とR１５０Sに入れようという計画です。
また、バックフォーカスを短くする分、斜鏡径を小さくすることができるので、５０ｍｍの斜鏡（中央遮蔽３３％となる）に交換します。
できました！ GINJI-150FNのノーマル状態より斜鏡の位置が５ｃｍくらい遠くなっており、その分バックフォーカスが短くなっているはずです。
R１５０Sの主鏡セルと筒先リングを入れ替え、元のスライド接眼部の穴をプラダンでふさぎました。
接眼部から筒先にかけてかなり鏡筒が余っていて、長大なフード状態になっているのはご愛敬（笑）。
鏡筒バンド、アリ型を含めた鏡筒一式重量は６．０ｋｇ。
思ったほど重くはなっていません。
鏡筒の仰角によって接眼部の位置があまり変わらない角度で、ポルタ経緯台に載せています。
この配置だと、左手で上下微動、右手で水平微動を操作することになります。
これは、非常に使いやすいです。
さて、気になるピント位置ですが・・・・
イーソス13mm、Or4mmとも、ちょうどよい位置で合焦するようです。
最も懸案事項であった、indigo式延長レンズ＋BS双眼装置での合焦位置はこんな感じ。
鏡筒内に入っていく延長レンズの前玉が、ギリギリ主鏡に影を落とさない状態でピントが合っており、最小のオーバーハング量とすることができました。
もちろんたわみによる光軸ずれは感じられません。
パラコア＋イーソス13ｍｍ（５３倍）にて、iPhoneのカメラで月をコリメート撮影してみました。
（ 階調補正、アンシャープマスク処理をしています ）
今日のところはまだ斜鏡の位置が適切でなく、光軸調整がいまひとつなのですが、追いこめば最高の眼視用望遠鏡となるでしょう。
GINJI-150FN改、と言いたいところなのですが、使ってる部品が、主鏡のみなので、少しGINJIとは言いにくくなってしまった気がします・・・・・
